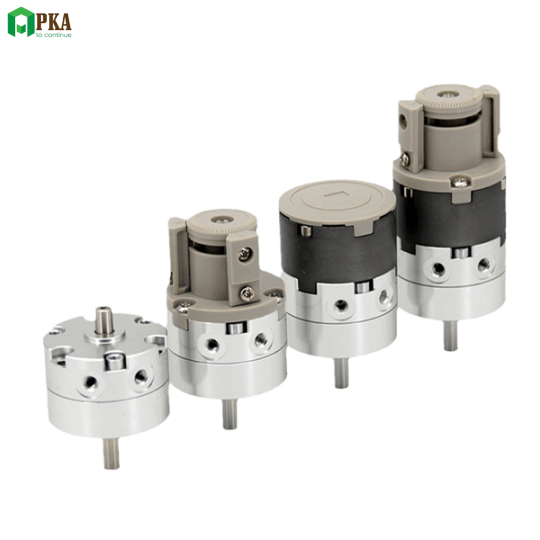

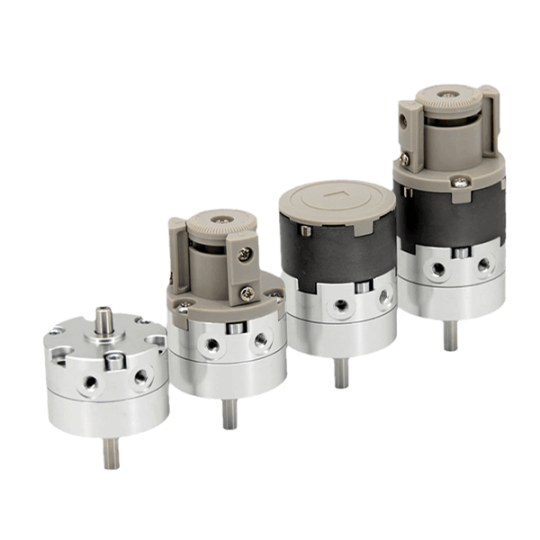

Xy lanh xoay SMC dòng CRB


  • Xy lanh xoay SMC CRB series là dạng xy lanh xoay sử dụng khí nén truyền động tới cánh xoay bên trong xy lanh.

  • Xy lanh xoay SMC CRB series có thiết kế nhỏ gọn, độ tin cậy cao, dễ dàng lắp đặt & có thể hoạt động được ở áp suất khí nén thấp (0.05 ~ 0.2MPa - Tùy model).

  • Xy lanh xoay SMC CRB serires mang tới nhiều lựa chọn cho khách hàng, tùy thuộc theo: góc quay (từ 90° đến 270°), sensor vị trí & cụm điều chỉnh góc quay.


  • Liên hệ 0815138638
  • 1001

1. Tổng quan về xy lanh xoay

Xy lanh xoay là loại linh kiện sử dụng khí nén để chuyển đổi áp lực từ dòng khí nén thành chuyển động xoay của trục. Xy lanh xoay có ứng dụng rất rộng rãi trong công nghiệp, như các cụm chi tiết xoay trong ngành công nghiệp điện tử, đóng gói, robot & tự động hóa...

Một Xy lanh xoay có kết cấu cơ bản gồm các bộ phận sau:

  • Thân xylanh: Có dạng hình trụ hoặc vuông, được chế tạo từ hợp kim nhôm hoặc nhựa cao cấp để bảo vệ các chi tiết bên trong.
  • Cơ cấu truyền động (Rotor): Là bộ phận chuyển đổi áp lực dòng khí nén sang chuyển động quay. Bộ phận chuyển động có thể ở dạng cánh hoặc dạng bánh răng & thanh răng.
  • Trục quay: Trục quay có vai trò truyền momen xoắn từ rotor sang cụm chi tiết cần tạo chuyển động quay.

Xy lanh xoay trên thị trường có nhiều loại khác nhau tùy theo kích thước, hành trình, góc xoay, số lượng đầu khí, kiểu truyền động...Tuy nhiên về cơ bản xy lanh xoay bao gồm 2 chủng loại sau:

  • Xy lanh xoay dạng cánh quay: Là dạng xy lanh tạo chuyển động quay cho trục bằng cánh truyền động nằm trong thân van.

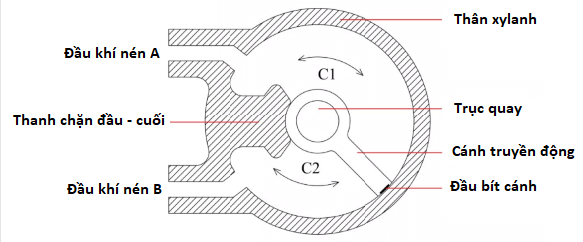

nguyen ly xy lanh xoay smc crb

Xy lanh xoay dạng cánh quay

  • Xy lanh xoay dạng thanh răng và bánh răng: Là dạng xy lanh tạo chuyển động quay thông qua hệ bánh răng và thanh răng có gắn piston đặt trong thân xylanh.

nguyen ly xy lanh xoay dang banh rang

Xy lanh xoay dạng thanh răng và bánh răng

Nguyên lý hoạt động chung của xylanh khí nén xoay là dựa trên sự thay đổi áp suất khí nén trong các buồng của rotor: Khi khí nén được cấp vào một đầu xylanh, cánh quay hoặc piston (Rotor) sẽ di chuyển theo hướng ngược lại dòng khí nén và đẩy trục xoay quay theo một góc nhất định. Khi khí nén được cấp vào đầu còn lại của xylanh, rotor sẽ di chuyển theo chiều ngược lại và qua đó trục xoay của xylanh sẽ đảo chiều quay.

Nguyên lý hoạt động của xy lanh xoay truyền động dạng cánh



Nguyên lý hoạt động của xy lanh xoay truyền động dạng bánh răng & thanh răng

2. Giới thiệu về dòng xy lanh xoay SMC - CRB series

Xy lanh xoay SMC CRB series là một dòng sản phẩm chất lượng cao của hãng SMC - Nhật Bản. Xylanh khí nén xoay SMC được sử dụng rộng rãi trong các ngành công nghiệp như máy công cụ, đóng gói phân loại sản phẩm, công nghiệp điện tử, hóa chất...

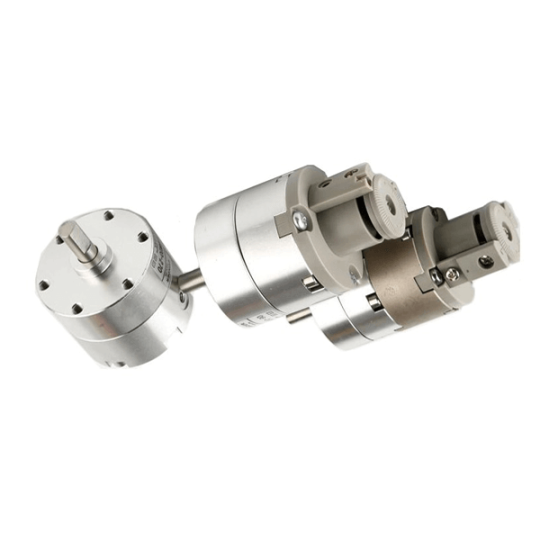

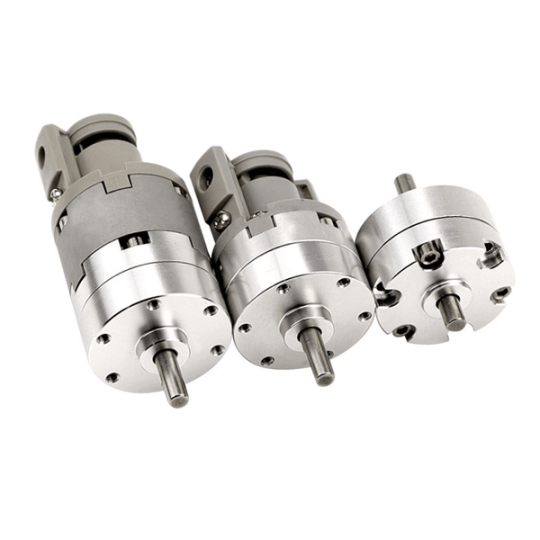

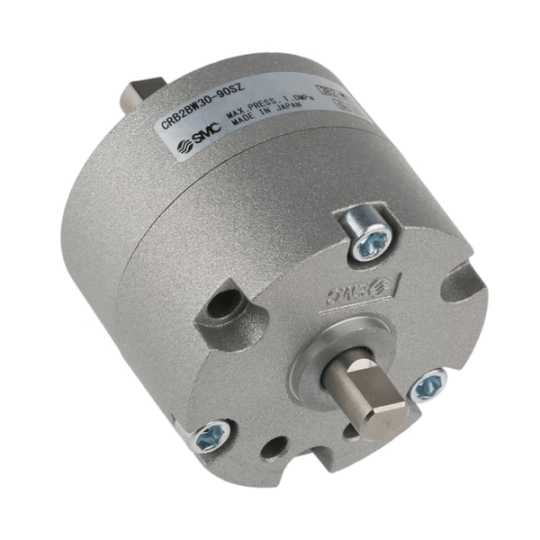

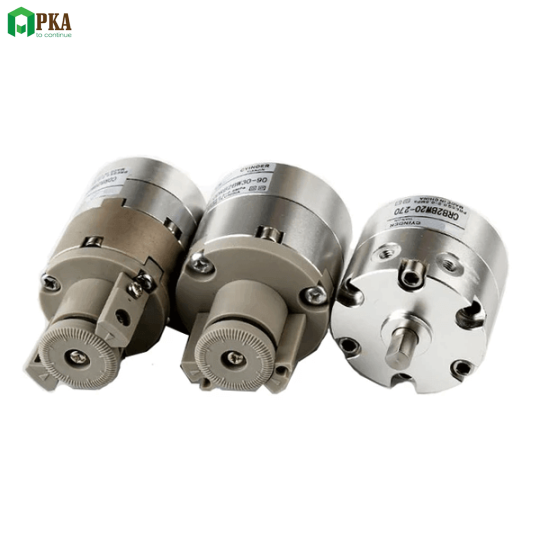

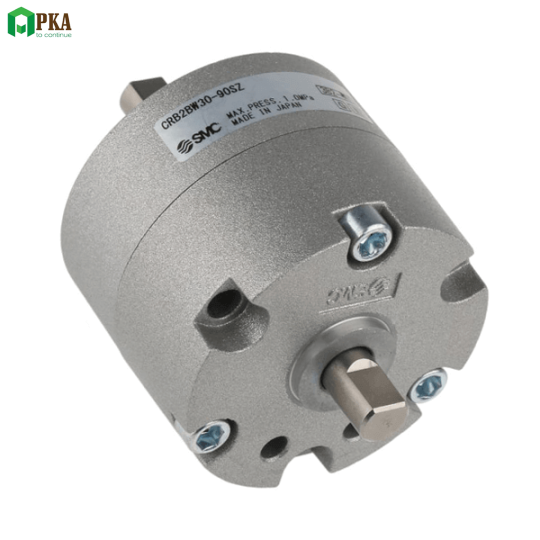

xy lanh quay khi nen smc crb

Xy lanh xoay SMC CRB series

Xy lanh xoay SMC CRB series tạo chuyển động quay cho trục thông qua việc sử dụng khí nén để tạo chuyển động quay ở các góc khác nhau, từ 90° đến 270°. Xy lanh xoay SMC CRB series có nhiều ưu điểm nổi trội như sau:

  • Khả năng làm việc ở áp suất thấp: Xy lanh xoay SMC CRB series có thiết kế đặc biệt cho phép hoạt động ở một phạm vi áp suất rộng hơn và có thể hoạt động ở áp suất thấp (tối thiểu là 0.05 ~ 0.2 MPa - tùy Model).
  • Dễ dàng lắp đặt: Thân xy lanh xoay SMC có thể được lắp đặt trực tiếp lên vị trí mong muốn, ngoài ra còn có thể lắp đặt sensor vị trí lên bất kỳ vị trí nào trên chu vi của xy lanh.
  • Có nhiều tùy chọn như: Tích hợp cảm biến vị trí & cụm điều chỉnh góc quay.
  • Độ bền và tin cậy cao: Xy lanh xoay SMC CRB có thân làm từ hợp kim nhôm & sử dụng bạc đạn chất lượng cao cho trục quay, đồng thời thiết kế vật liệu chống va đập và chống rung trong thân xy lanh, giúp cải thiện độ bền và tin cậy của sản phẩm.

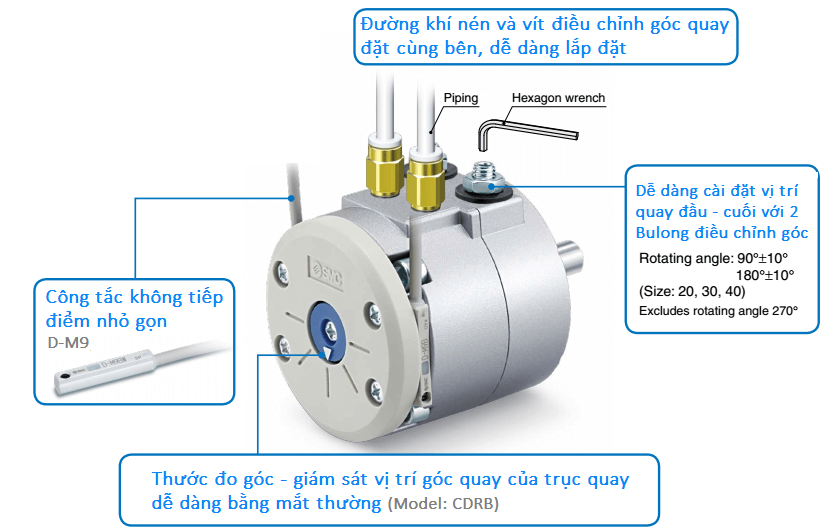

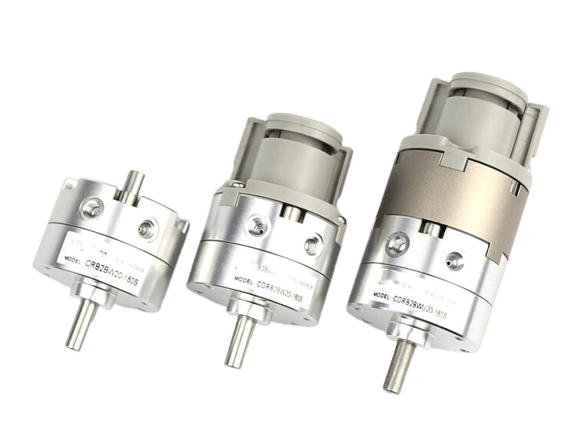

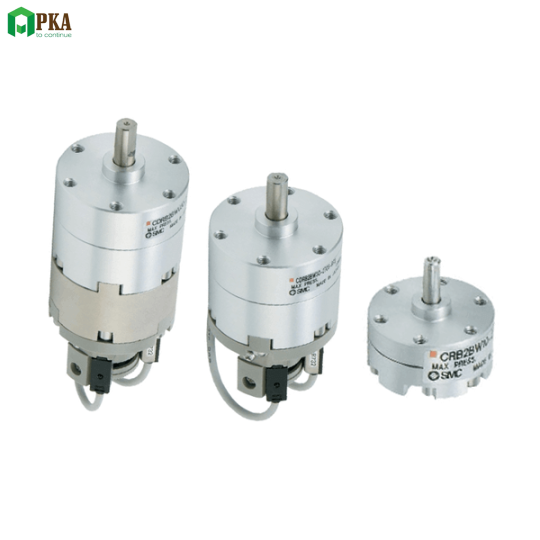

tong quan xylanh xoay smc crb

Ưu điểm Xy lanh xoay SMC CRB series

3. Phân loại và cấu tạo của xylanh khí nén xoay SMC

3.1. Các model dòng xy lanh xoay SMC - CRB Series:

Xylanh xoay SMC - CRB Series có nhiều tùy chọn model phụ thuộc theo góc quay (từ 90° đến 270°), sensor vị trí & cụm chỉnh góc quay. Dòng xy lang xoay SMC-CRB có các Model tùy chọn sau:

  • CRB: Model tiêu chuẩn (không tích hợp sensor vị trí & cụm điều chỉnh góc quay).
  • CDRB: Model tiêu chuẩn có tích hợp sensor vị trí đặ ngang. Dòng CDRB có tích hợp mặt bích từ tính bên trong để thích hợp với sensor vị trí.
  • CRB-A: Model tùy chọn với sensor vị trí được tích hợp dọc theo chiều thân xy lanh.
  • CRB-B: Model tùy chọn với cụm điều chỉnh góc quay của trục được tích hợp thêm ở 1 đầu của Xylanh.
  • CRB-C: Model tùy chọn được tích hợp đồng thời sensor vị trí & cụm điều chỉnh góc quay của trục (Kết hợp 2 model: CRB-A & CRB-B).

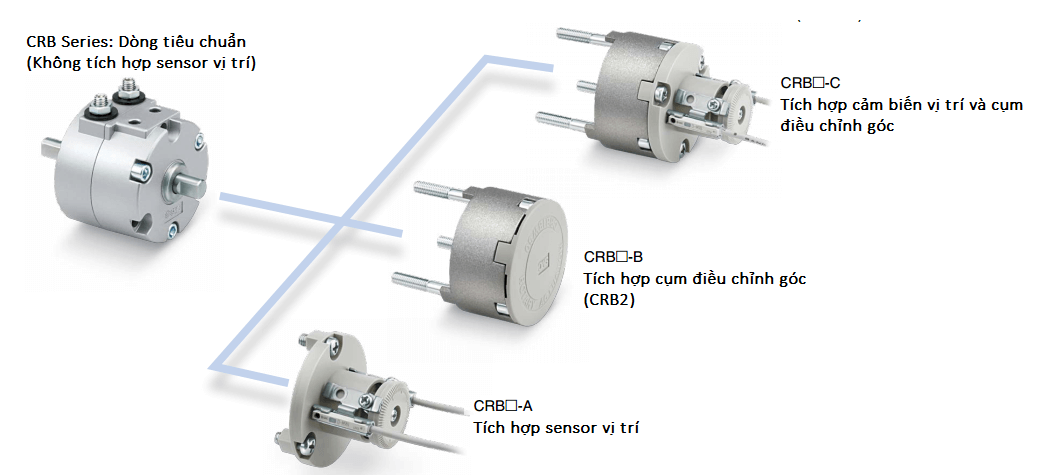

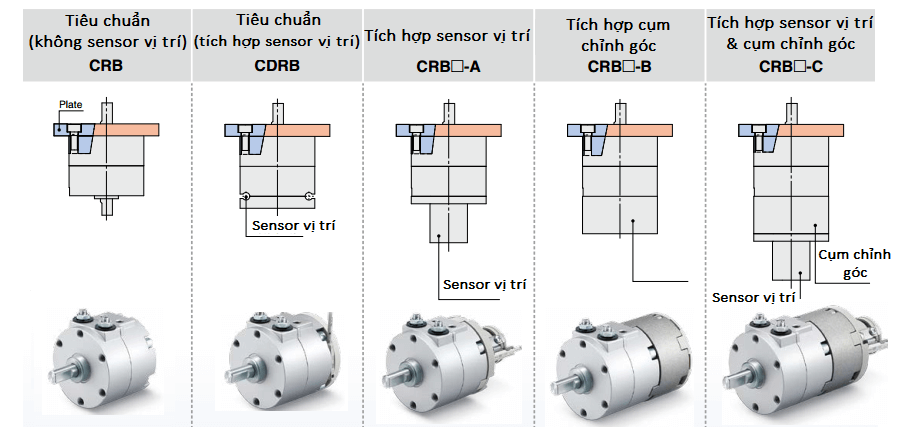

phan loai xylanh xoay smc crb

cac loai xylanh xoay smc crb

Các model dòng xy lanh xoay SMC -CRB Series

3.2. Các tạo xy lanh xoay SMC - CRB Series:

Xylanh xoay SMC - CRB Series bao gồm các bộ phận chính sau:

  • Thân xylanh: là phần vỏ bên ngoài của xylanh, có hình trụ, thân xy lanh SMC - CRB được làm bằng hợp kim nhôm với trọng lượng nhẹ & độ bền cao.
  • Cánh truyền động - Rotor: là chi tiết bên trong của xylanh, được gắn trực tiếp với trục quay. Rotor có vai trò chuyển đổi áp suất khí nén thành momen xoắn để quay trục.
  • Trục quay: là phần kết nối giữa rotor và thiết bị cần quay. Trục quay có vai trò truyền momen xoắn từ rotor sang cụm chi tiết cần tạo chuyển động quay.
  • Van điều khiển khí nén: Diều khiển lưu lượng và hướng của khí nén ra vào xylanh, qua đó tạo ra góc quay và hướng quay cho trục Xylanh.
  • Cảm biến vị trí: Cảm biến vị trí có vai trò xác định vị trí góc trục quay & giúp điều khiển chính xác góc quay của trục. Với các model CRB-A & CRB-A có tích hợp sẵn cảm biến vị trí hoặc người sử dụng có thể tự lắp đặt cảm biến vị trí lên thân Xylanh đối với Model tiêu chuẩn: CRB - không trang bị sẵn sensor.

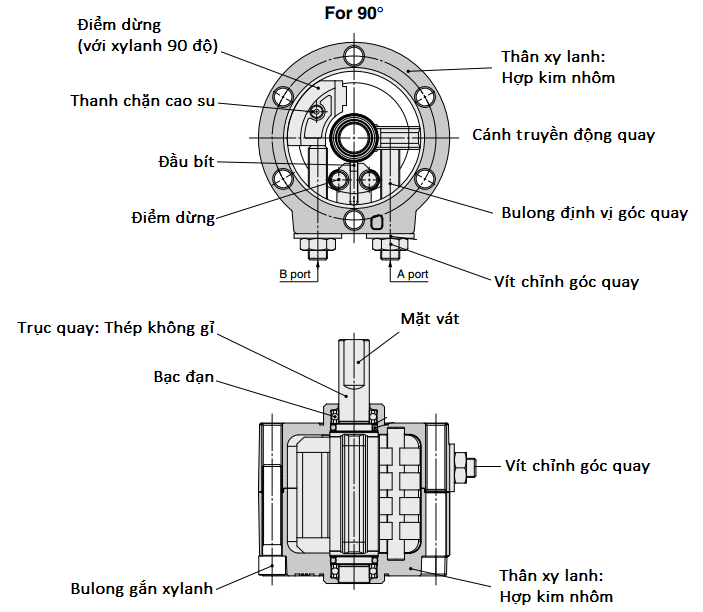

cau tao xylanh xoay smc crb

Cấu tạo xy lanh xoay SMC -CRB Series

3.3. Nguyên lý hoạt động xy lanh xoay SMC - CRB Series:

Xy lanh xoay SMC - CRB Series thuộc kiểu xylanh dạng cánh quay tròn:

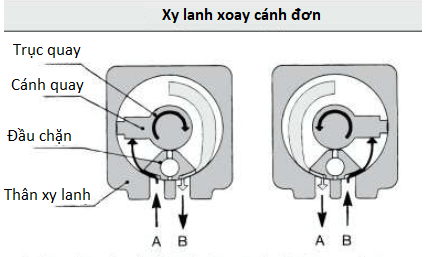

nguyen ly xy lanh xoay smc crb don

1. Khí nén được cấp vào xylanh qua cửa A, đồng thời cửa B rút khí từ trong xy lanh, qua đó tạo momen xoay cánh quay theo chiều kim đồng hồ.

2. Cánh quay sẽ dừng tới khi xoay, chạm tới đầu chặn của xylanh.

3. Tương tự khi cấp khí nén qua cổng B, hút khí ra ở cổng A thì cánh quay của xylanh sẽ xoay theo chiều ngược lại.

4. Các ứng dụng phổ biến của xy lanh xoay SMC - CRB series

Xylanh khí nén xoay SMC dòng CRB có nhiều ứng dụng trong các ngành công nghiệp, như:

  • Trong lĩnh vực máy công cụ, xylanh khí nén xoay SMC được sử dụng để quay các thiết bị như bánh răng, trục vít...
  • Trong lĩnh vực tự động hóa sản suất, xylanh xoay SMC - CRB được sử dụng trong các chi tiết chuyển động quay như robot, cánh tay cơ học, máy đóng gói & phân loại sản phẩm, máy in, v.v.
  • Trong lĩnh vực điện tử, xylanh xoay SMC - CRB được sử dụng rộng rãi trong dây truyền sản xuất linh kiện, bo mạch điện tử...
