         Trong ngành công nghiệp và tự động hóa, van điện từ khí nén SMC đóng vai trò quan trọng trong việc điều khiển và kiểm soát luồng khí. Tuy nhiên, để hiểu rõ về cách hoạt động của loại van này, chúng ta cần khám phá nguyên lý đằng sau nó. Trong bài viết này, PKA sẽ đi sâu vào nguyên tắc làm việc của van điện từ khí nén.

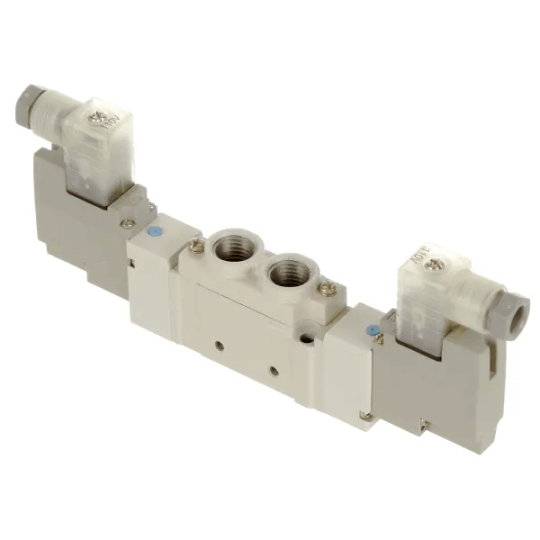

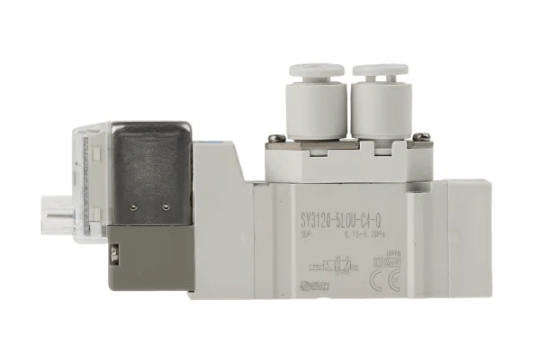

    Cấu tạo của van điện từ khí nén SMC


              • Thân van: là bộ phận có nhiệm vụ bao bọc các chi tiết nhỏ trong van, tạo điều kiện cho các bộ phận nhỏ này môi trường làm việc tốt nhất.

              • Piston: Là bộ phận có vai trò quan trọng nhất van. Piston giúp điều khiển luồng khí nén vào, ra van.

              • Lò xo: Giúp đưa piston về vị trí ban đầu dựa vào lực từ van.

              • Coil điện: Là bộ phận đóng vai trò sản sinh từ trường, giúp van hoạt động.

         Vai trò của các cổng của van điện từ khí nén SMC:

              • Cửa 1 là cửa cấp khí vào van

              • Cửa 2 và cửa 4 là cửa ra

              • Cửa 3 và cửa 5 là cửa xả khí

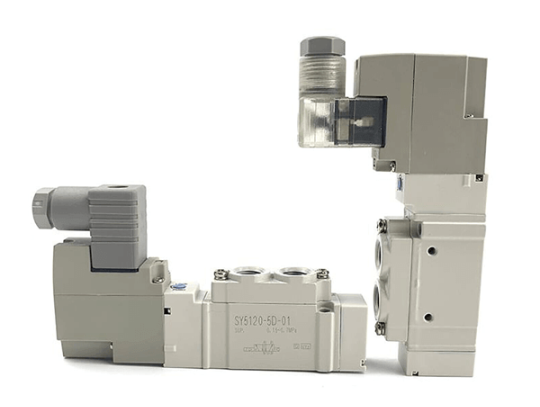

    Nguyên lý hoạt động của van điện từ khí nén


         Van điện từ là sự lựa chọn hàng đầu cho nhiều hệ thống nhờ phương pháp vận hành tự động đóng/mở. Trong trường hợp của van điện từ khí nén, nguyên lý hoạt động dựa trên sức mạnh của lực từ trường. Van được thiết kế với một cuộn dây có nhiệm vụ tạo ra trường từ khi dòng điện đi qua nó.

         Khi điện được cấp cho cuộn dây, một trường từ sẽ được tạo ra, làm cho piston di chuyển để mở lỗ cấp khí. Khi đó, khí nén sẽ được hút vào van và chảy vào các hệ thống sử dụng khí nén.

         Khi nguồn điện được ngắt, piston sẽ trở lại vị trí ban đầu nhờ vào lực đàn hồi của lò xo có trong van, đồng thời van sẽ đóng lại để chặn lỗ khí. Khi đó, van sẽ được đóng hoàn toàn và các lỗ thoát khí sẽ mở ra để cho phép lượng khí nén thoát ra khỏi hệ thống.

         Van điện từ 5/2 trong trạng thái bình thường sẽ có lỗ 1 thông với lỗ 2 và lỗ 4 thông với lỗ 5. Tuy nhiên, khi cấp điện và khí nén vào van, lỗ 1 sẽ thông với lỗ 4, lỗ 2 sẽ thông với lỗ 3, và lỗ 5 sẽ bị chặn lại.

    Tạm kết

         Nếu bạn cần thêm thông tin hoặc có bất kỳ câu hỏi nào liên quan đến van điện từ khí nén, đừng ngần ngại liên hệ với PKA. Chúng tôi sẽ sẵn lòng hỗ trợ bạn. Cảm ơn bạn đã đọc bài viết và hy vọng nó đã cung cấp cho bạn những kiến thức hữu ích.
