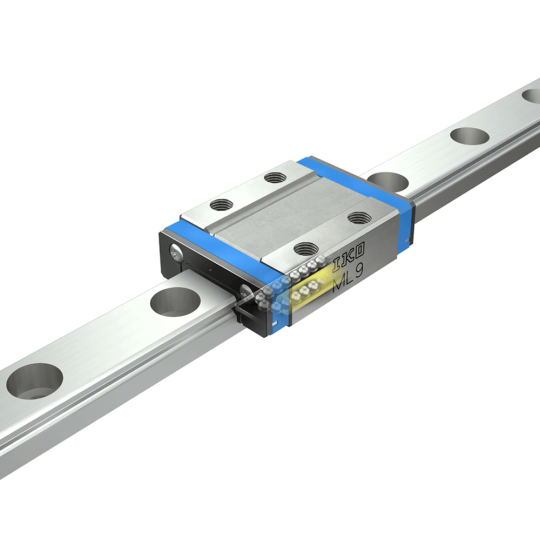

Ray trượt vuông IKO ML series


  • Ray trượt vuông IKO ML series là một loại ray trượt chuyển động tuyến tính siêu nhỏ với độ bền cao của IKO - Nhật Bản, được sản xuất bằng cấu trúc tiếp xúc bốn điểm hai hàng.

  • Ray trượt vuông IKO ML series có độ chính xác và độ cứng cao, ngay cả khi tải trọng có hướng và kích thước biến đổi hoặc tải trọng phức tạp được áp dụng. Chúng được sử dụng rộng rãi trong các ứng dụng như máy móc công nghiệp, thiết bị y tế, thiết bị quang học, thiết bị điện tử và thiết bị robot.

  • Made in Japan


  • Liên hệ 0815138638
  • 254

Giới thiệu ray trượt vuông IKO ML Series

  • Ray trượt IKO ML Series được sử dụng để hỗ trợ chuyển động của các bộ phận máy móc theo một hướng xác định. Ray trượt chuyển động tuyến tính giúp giảm ma sát, tăng hiệu suất, kéo dài tuổi thọ và cải thiện độ chính xác của các bộ phận máy móc.
  • Ray trượt vuông IKO ML series là một loại ray trượt vuông siêu nhỏ do công ty IKO Nippon Thompson Co., Ltd. sản xuất. Công ty này được thành lập vào năm 1950 tại Nhật Bản và là một trong những nhà sản xuất hàng đầu thế giới về các sản phẩm cơ khí chính xác, như ray trượt, bạc đạn, trục vít và các thiết bị liên quan.
  • Ray trượt vuông IKO ML series được phát triển dựa trên cấu trúc đơn giản liên hệ bốn điểm hai hàng và công nghệ kích thước nhỏ gốc của công ty. Ray trượt vuông IKO ML series có kích thước siêu nhỏ, chỉ bằng một phần của các loại ray trượt vuông thông thường.

Cấu trúc, nguyên lý hoạt động của ray trượt vuông IKO ML Series

Ray trượt vuông IKO ML series gồm hai thành phần chính: thanh ray và khối trượt.

  • Thanh ray là một thanh kim loại có hình chữ nhật có hai mặt song song được gia công để tạo ra hai rãnh có hình V.
  • Khối trượt là một khối kim loại có hình chữ nhật có hai mặt song song được gia công để tạo ra hai rãnh có hình V. Khối trượt được lắp đặt lên thanh ray sao cho hai rãnh của khối trượt khớp với hai rãnh của thanh ray. Trong mỗi rãnh của khối trượt có một hàng con lăn, thường là bóng thép hoặc bóng sứ, được giữ bởi một vòng đệm. Hai hàng con lăn này liên hệ với bốn điểm của thanh ray, tạo ra một cấu trúc chịu tải cao.

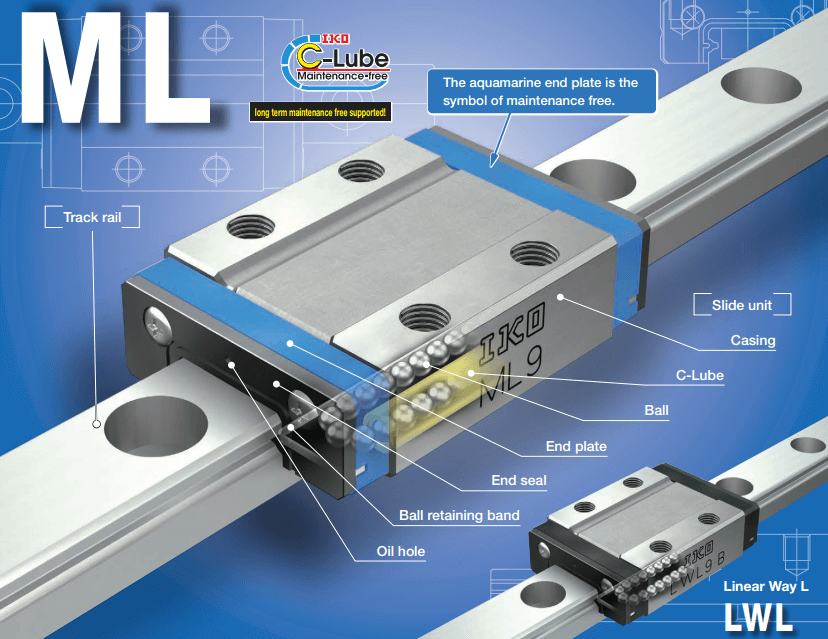

Cấu trúc ray trượt vuông IKO ML Series

Nguyên lý hoạt động của ray trượt vuông IKO ML series là dựa vào sự quay của các con lăn trong khối trượt khi khối trượt di chuyển theo thanh ray. Các con lăn giúp giảm ma sát giữa khối trượt và thanh ray, tăng hiệu suất và độ chính xác của chuyển động. Các con lăn cũng giúp phân bổ tải trọng đều lên thanh ray, tăng độ cứng và tuổi thọ của ray trượt .

Đặc tính nổi trội của ray trượt vuông IKO ML Series

1. Vận hành không cần bảo dưỡng trong thời gian dài nhờ tích hợp dầu bôi trơn "C-Lube"

Ray trượt vuông ML Series sử dụng công nghệ bôi trơn mao dẫn "C-Lube", đây là công nghệ lõi của IKO. Nó cho phép sản phẩm vận hành lâu dài mà không cần cung cấp mỡ bôi trơn bổ sung.

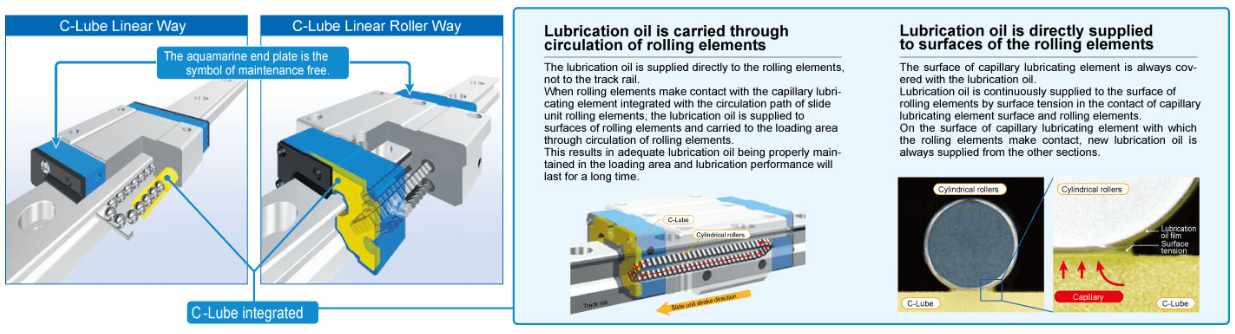

Cơ chế bôi trơn "C-Lube" của ray trượt vuông IKO ML Series

Ray trượt vuông ML Series được tích hợp với một thiết bị bôi trơn tự động gọi là C-Lube. C-Lube là một loại chất bôi trơn dạng gel được chứa trong một túi nhựa được gắn vào khối trượt. C-Lube sẽ tự động phân phối chất bôi trơn lên các con lăl và thanh ray khi khối trượt di chuyển.

C-Lube giúp kéo dài tuổi thọ của ray trượt lên tới 20.000 km hoặc 5 năm, giảm thiểu chi phí và thời gian bảo trì.

2. Thiết kế với cấu trúc nhỏ gọn

Nhờ tích hợp với bộ phận bôi trơn C-Lube, mà con trượt có cấu trúc nhỏ gọn, không dài như các loại có bộ phận bôi trơn bên ngoài. Việc thay thế các bộ phận của ray trượt ML là rất dễ dàng, không bị hạn chế về không gian lắp đặt và chiều dài hành trình.

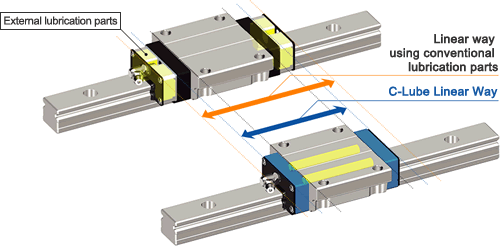

Cấu trúc nhỏ gọn của khối trượt tích hợp "C-Lube" so với loại bôi trơn ngoài thông thường

3. Chuyển động êm ái với ma sát là rất nhỏ

Ray trượt C-Lube ML Series không tạo ra lực cản trượt giống như các bộ phận bôi trơn bên ngoài. Điều này giúp lực dẫn động không bị tác động và năng lượng được tiết kiệm tối đa bằng cách giảm tổn thất ma sát và cải thiện độ chính xác.

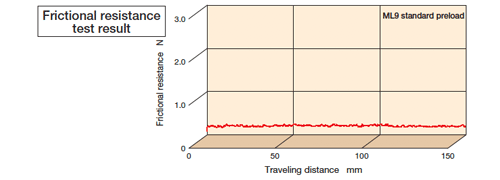

Lực ma sát rất nhỏ trong quá trình chuyển động của ray trượt C-Lube ML Series

4. Nhiều tùy chọn kích thước ray - tùy theo các ứng dụng khác nhau

Ray trượt vuông IKO ML series có nhiều biến thể để phù hợp với các nhu cầu khác nhau của khách hàng. Các biến thể này bao gồm:

  • Loại tiêu chuẩn và loại rộng: Loại tiêu chuẩn có chiều rộng khối trượt bằng với chiều rộng thanh ray, trong khi loại rộng có chiều rộng khối trượt lớn hơn chiều rộng thanh ray. Loại rộng thích hợp cho việc sử dụng đơn ray, vì nó có độ cứng cao hơn và có thể chịu được tải trọng xoắn lớn hơn.
  • Loại có ren và loại không có ren: Loại có ren có các lỗ ren được khoan sẵn trên thanh ray và khối trượt, giúp cho việc lắp đặt và điều chỉnh dễ dàng hơn. Loại không có ren không có các lỗ ren, nhưng có các khe cắm để gắn các ốc hoặc các phụ kiện khác.
  • Loại có bóng thép và loại không có bóng thép: Loại có bóng thép có các con lăn là bóng thép, giúp cho việc chuyển động mượt mà và chính xác hơn. Loại không có bóng thép không có các con lăn, mà chỉ có các vòng đệm để giữ thanh ray và khối trượt. Loại không có bóng thép có ưu điểm là không cần bôi trơn, không gây tiếng ồn và không bị ảnh hưởng bởi từ trường.

Ứng dụng phổ biến của ray trượt vuông IKO ML Series

Ray trượt vuông IKO ML series có thể được sử dụng trong nhiều ứng dụng khác nhau, như:

  • Máy móc công nghiệp: Ray trượt vuông IKO ML series có thể được sử dụng để hỗ trợ chuyển động của các bộ phận máy móc công nghiệp, như máy cắt, máy tiện, máy phay, máy khoan, máy ép, máy in và máy đóng gói. Ray trượt vuông IKO ML series giúp tăng hiệu suất, độ chính xác và độ ổn định của các bộ phận máy móc .
  • Thiết bị y tế: Ray trượt vuông IKO ML series có thể được sử dụng để hỗ trợ chuyển động của các thiết bị y tế, như máy X-quang, máy siêu âm, máy MRI, máy CT, máy nội soi và máy phẫu thuật. Ray trượt vuông IKO ML series giúp tăng độ an toàn, độ tin cậy và độ nhạy của các thiết bị y tế .
  • Thiết bị quang học: Ray trượt vuông IKO ML series có thể được sử dụng để hỗ trợ chuyển động của các thiết bị quang học, như kính hiển vi, kính viễn vọng, máy ảnh, máy quét và máy chiếu. Ray trượt vuông IKO ML series giúp tăng độ sắc nét, độ phân giải và độ tương phản của các hình ảnh quang học .
  • Thiết bị điện tử: Ray trượt vuông IKO ML series có thể được sử dụng để hỗ trợ chuyển động của các thiết bị điện tử, như màn hình LCD, màn hình LED, màn hình OLED và màn hình cảm ứng. Ray trượt vuông IKO ML series giúp tăng độ bền, độ linh hoạt và độ tiết kiệm năng lượng của các thiết bị điện tử .
  • Robot: Ray trượt vuông IKO ML series có thể được sử dụng để hỗ trợ chuyển động của các thiết bị robot, như robot công nghiệp, robot dân dụng, robot y tế và robot quân sự. Ray trượt vuông IKO ML series giúp tăng khả năng thích ứng, khả năng tương tác và khả năng tự học của các thiết bị robot.

Thông tin chi tiết về mã đặt hàng cũng như kích thước chi tiết, quý khách có thể tham khảo Catalog ray trượt IKO ML Series tại đây.

Để nhận được thông tin & báo giá chi tiết về ray trượt vuông IKO ML Series, quý khách có thể liên hệ ngay với chúng tôi để nhận tư vấn và báo giá sớm nhất
